安裝使用說明：

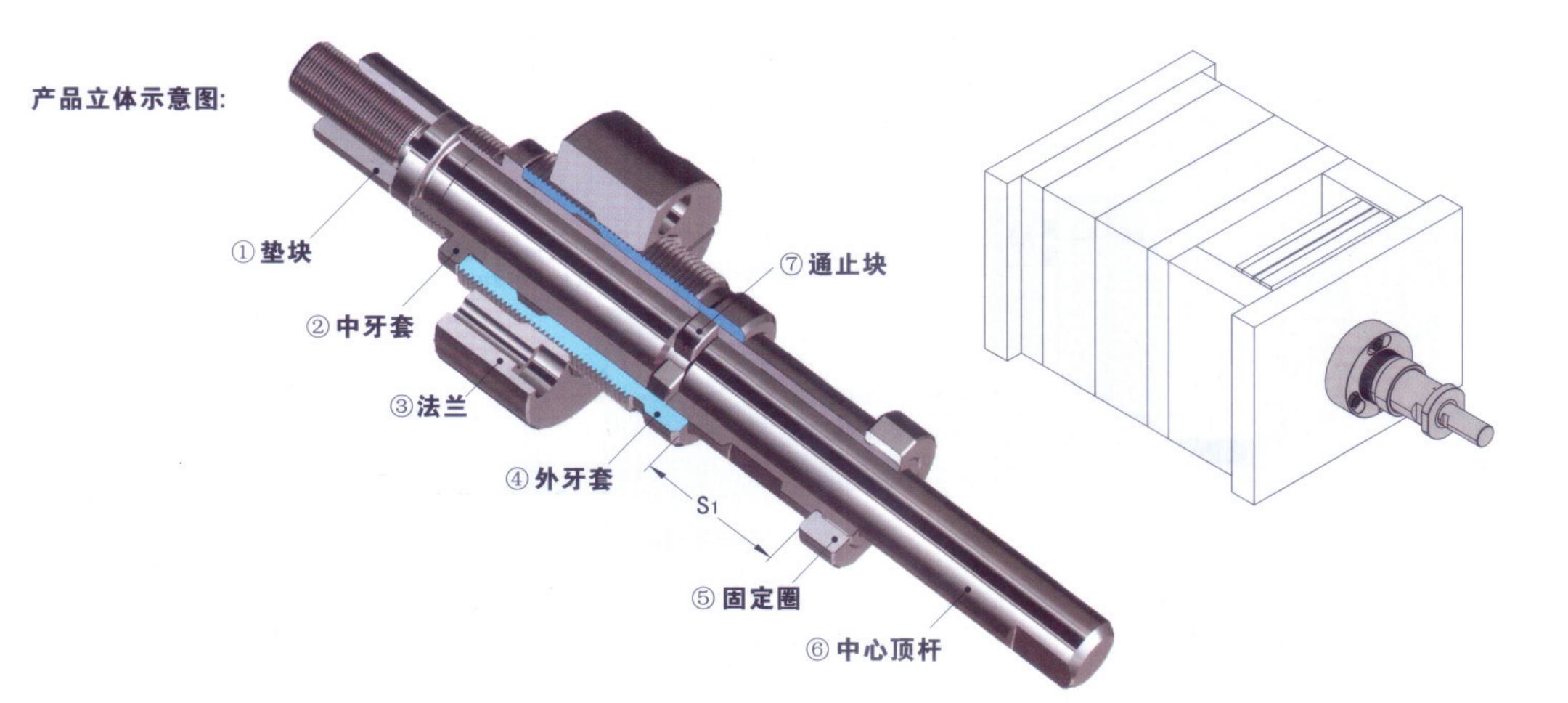

• 使用杯頭螺絲將法蘭固定在動模底板上，可選預緊，待其它部件安裝完成后再鎖緊杯頭 螺絲；

• 將外牙套旋入定位法蘭，中牙套安裝在頂針B板上，中心頂桿固定在頂針A板上，為方便安 裝可以自制小型法蘭因定頂針板上再與中牙套或中心頂桿固定；

• 旋轉外牙套，調節(jié)外牙套與法蘭的相對位置即可在規(guī)定的范圍內設定第一次頂出行程 “S1”的位置，設定后再將法蘭鎖緊；

• 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合.（建議在合模機或 注塑機上測試，嚴禁使用吊機）

• “固定圈”在組裝時已經(jīng)過加固處理，為保證頂出機構正常使用，在使用前后不可隨意拆卸! 需精準安裝（一套模具上一般安裝一個頂出裝置）;行程要計算準確，否則產品容易損壞.
