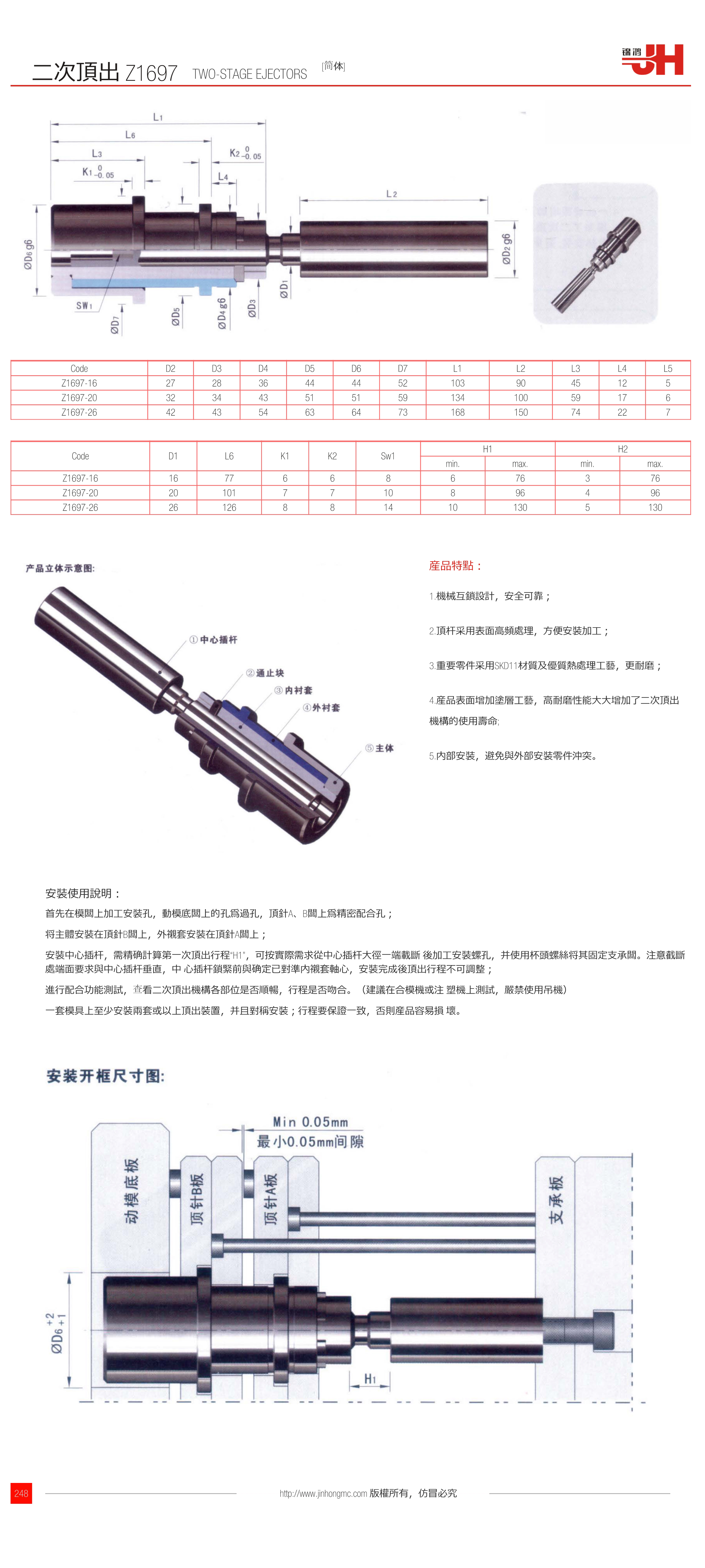

型號： z1697-1 -[待選參數]

二次頂出 Z1697

TWO-STAGE EJECTORS

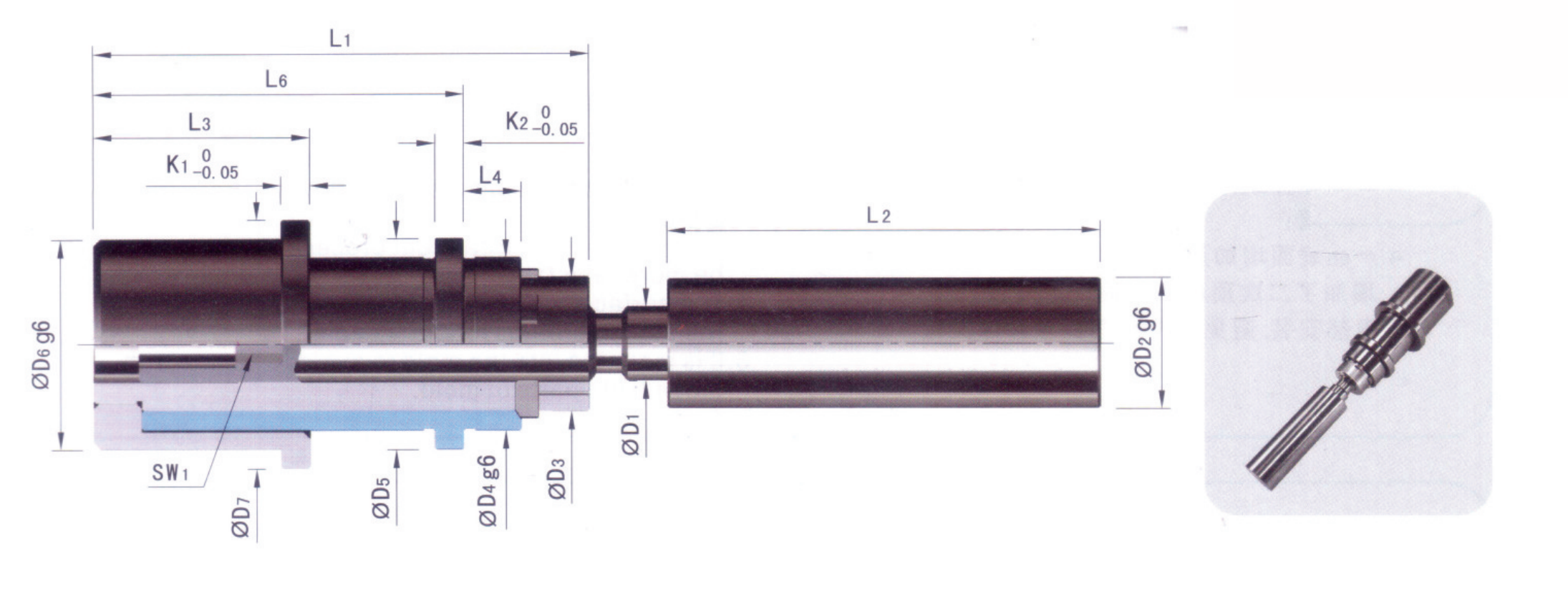

CodeD2D3D4D5D6D7L1L2L3L4L5
Z1697-162728364444521039045125
Z1697-2032344351515913410059176
Z1697-2642435463647316815074227
CodeD1L6K1K2Sw1H1H2
min.max.min.max.
Z1697-161677668676376
Z1697-20201017710896496
Z1697-26261268814101305130

產品特點：

  • 1.機械互鎖設計，安全可靠；

  • 2.頂桿采用表面高頻處理，方便安裝加工；

  • 3.重要零件采用SKD11材質及優質熱處理工藝，更耐磨；

  • 4.產品表面增加涂層工藝，高耐磨性能大大增加了二次頂出機構的使用壽命;

  • 5.內部安裝，避免與外部安裝零件沖突。

安裝使用說明：

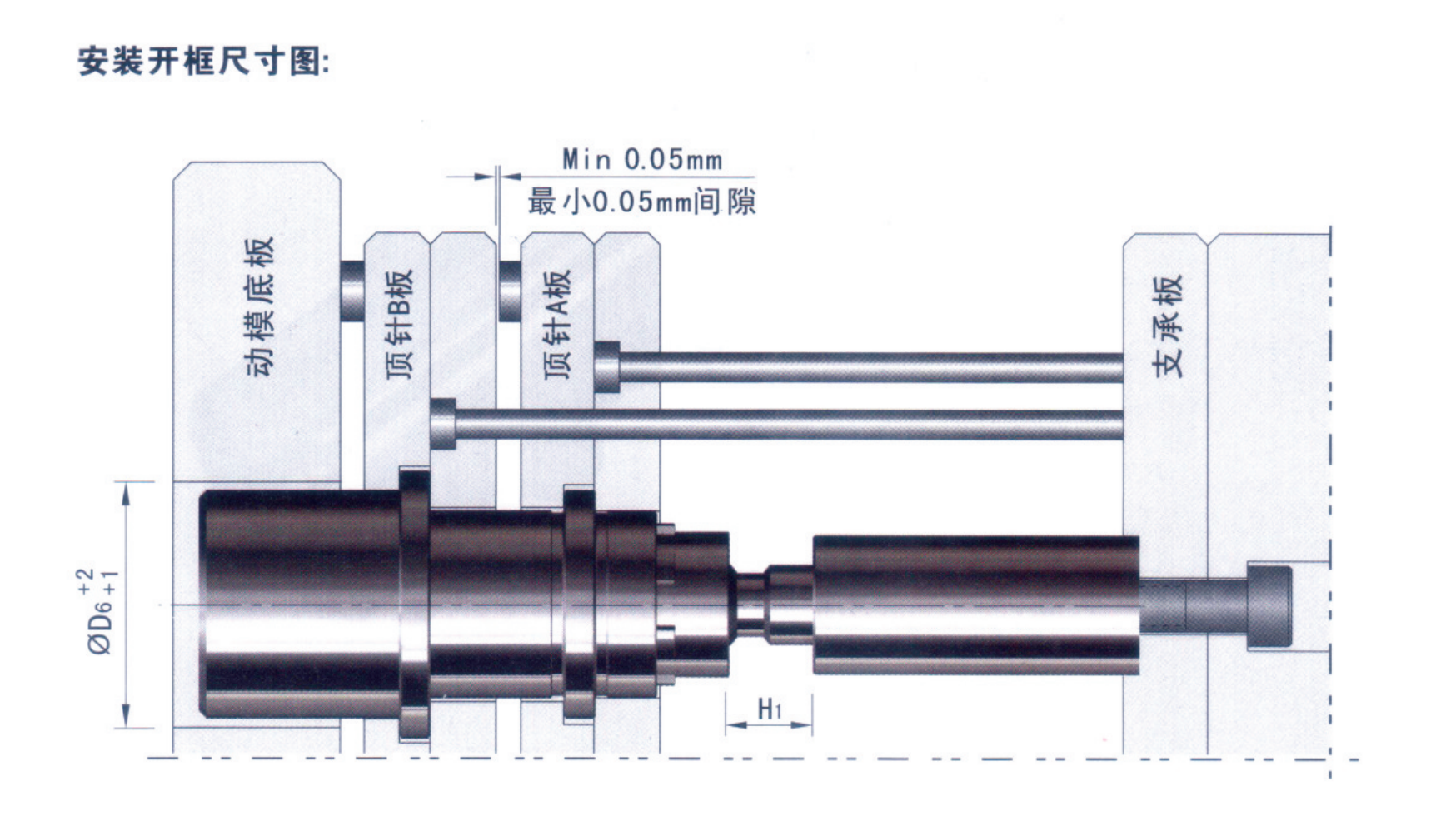

  • 首先在模板上加工安裝孔，動模底板上的孔為過孔，頂針A、B板上為精密配合孔；

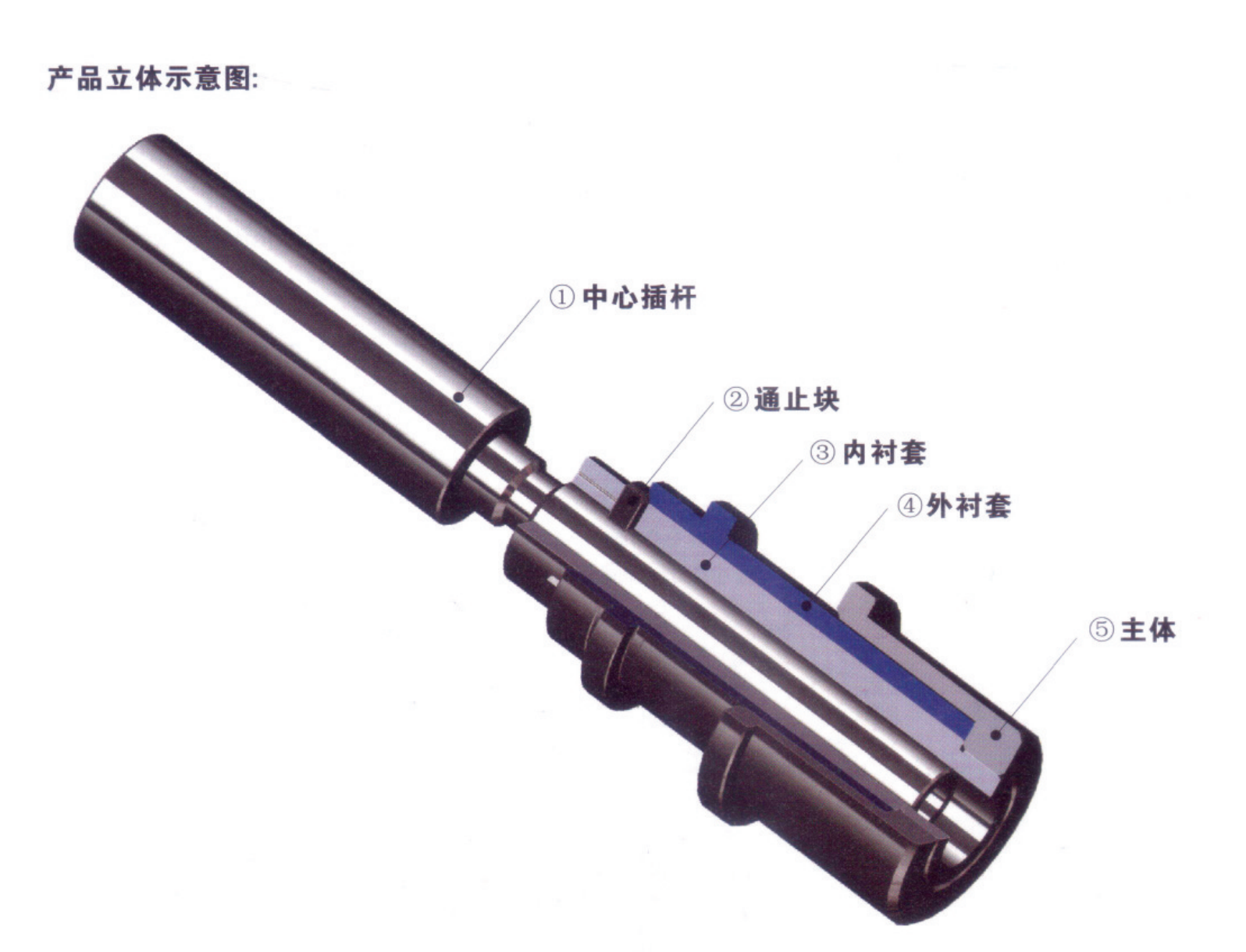

  • 將主體安裝在頂針B板上，外襯套安裝在頂針A板上；

  • 安裝中心插桿，需精確計算第一次頂出行程“H1”，可按實際需求從中心插桿大徑一端載斷 后加工安裝螺孔，并使用杯頭螺絲將其固定支承板。注意截?cái)嗵幎嗣嬉笈c中心插桿垂直，中 心插桿鎖緊前與確定已對準內襯套軸心，安裝完成后頂出行程不可調整；

  • 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議在合模機或注 塑機上測試，嚴禁使用吊機）

  • 一套模具上至少安裝兩套或以上頂出裝置，并且對稱安裝；行程要保證一致，否則產品容易損 壞。

歡迎咨詢二次頂出 Z1697-1 產品相關問題， 咨詢電話 ? 0769-87330001轉8802，或咨詢?cè)诰€客服 (工作日：8:30-18:00)。
