歡迎來到 東莞市錦鴻塑膠五金模具配件有限公司 網站！

模具配件 VODA

中國地區服務熱線：

180 3348 3551

電話：0769-87330001轉8802

型號： z1692-1 -[待選參數]

二次頂出 Z1692

TWO-STAGE EJECTORS

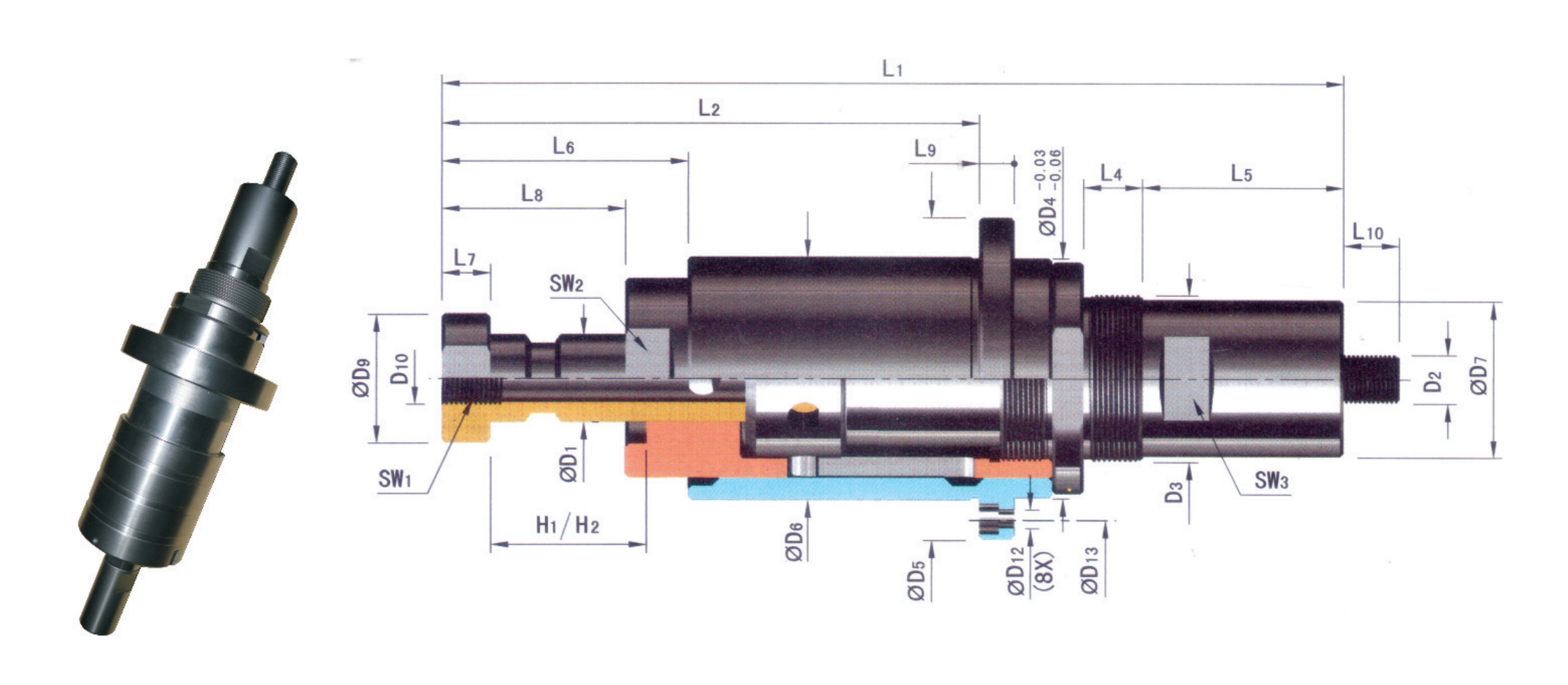

CodeD2D3D4D5D6D7D9D10D12D13Sw1Sw2Sw3H1
Z1692-25-45M14x1M48x1.56993704537M165.4813250.2384-45
Z1692-32-60M18x1M58x1.580110825546M246.4954160.2466-60
Z1692-40-80M24x1.5M76x1.51061401087356M248.51235080.2658-80
CodeD1L1L2L4L5L6L7L8L9L10H2
min.max.
Z1692-25-452526015517587114531016446
Z1692-32-603232519822808915681225560
Z1692-40-8040471258
15211618901424680

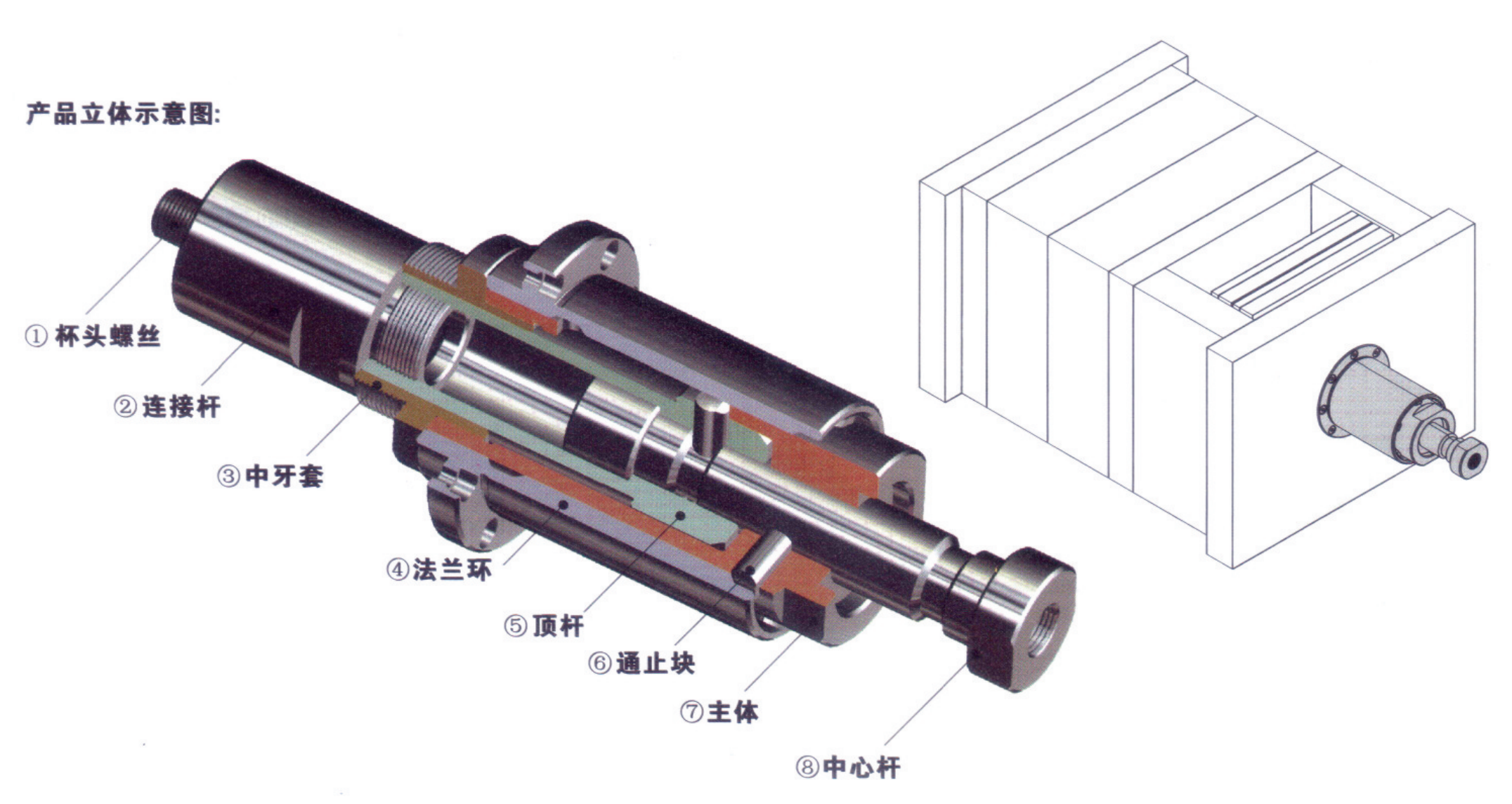

產品特點：

  • 1.機械互鎖設計，安全可靠；

  • 2.重要零件采用SKD11材質及優質熱處理工藝?yán)砟湍ィ?/p>

  • 3.產品表面增加涂層工藝，高耐磨性能大大增加了二次 頂出機構的使用壽命；

  • 4.多種規格適用于不同大小的模具荷重要求。

CodeD2D3D4D5D7D13D14
Z1692-25-45M14x1M48x1.569934981M5
Z1692-32-60M18x1M58x1.5801105995M6
Z1692-40-80M24x1.5M76x1.516014077123M8

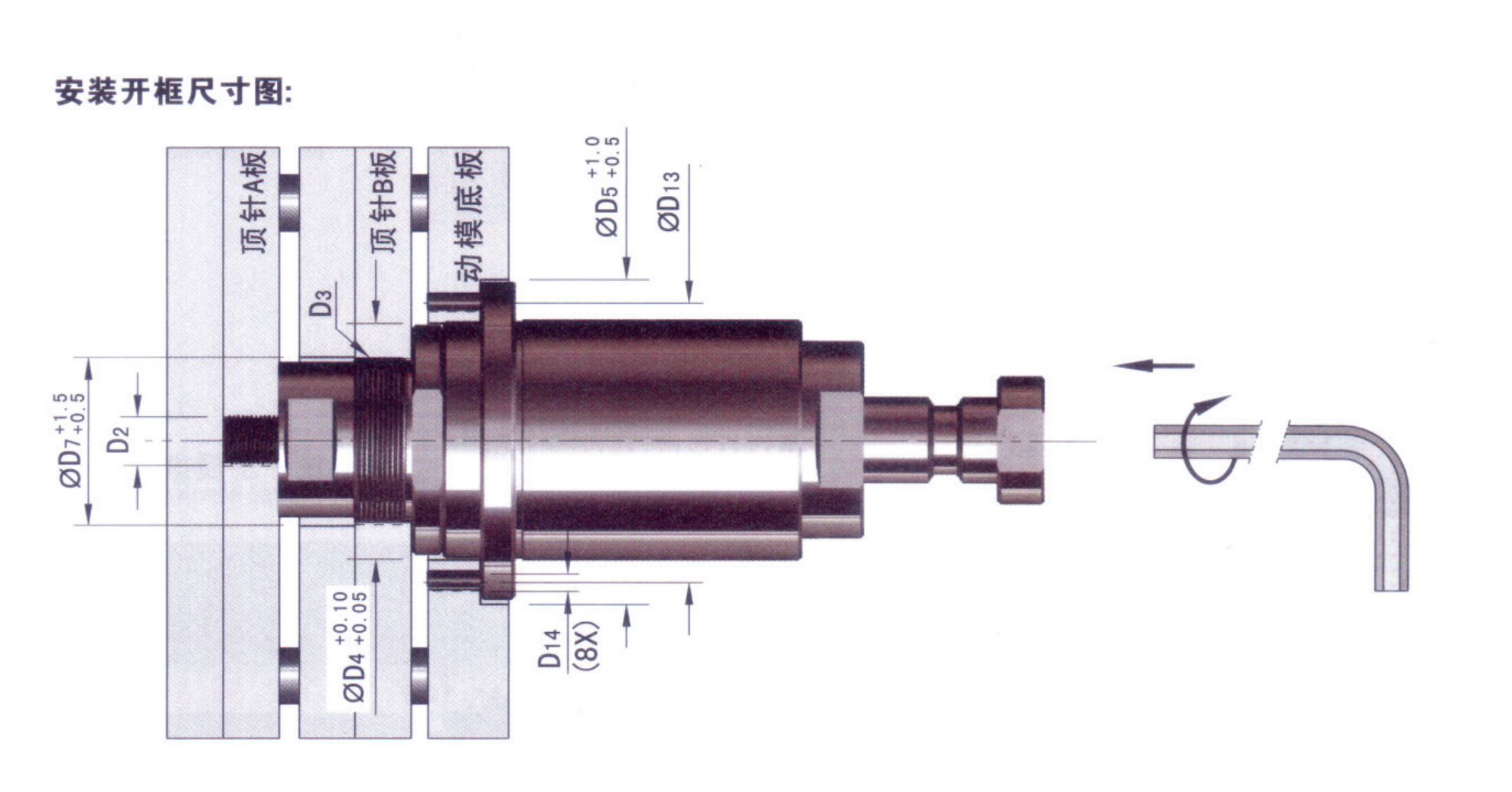

安裝使用說明：

  • 使用杯頭螺絲將法蘭環固定在動模底板上，中牙套安裝在頂針B板上；

  • 安裝連接桿，使用六角扳手從中心桿尾部插入，通過自帶的杯頭螺絲將連接桿固定 在頂針A板上；

  • 注意安裝完成后頂出行程不可調節，且H2最大頂出行程：H2≤H1;

  • 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議在合 模機或注塑機上測試，嚴禁使用吊機）

  • 需精準安裝（一套模具上一般安裝一個頂出裝置）；行程要計算準確，否則產品容易損壞。

歡迎咨詢二次頂出 Z1692-1 產品相關問題， 咨詢電話 ? 0769-87330001轉8802，或咨詢?cè)诰€客服 (工作日：8:30-18:00)。

訂購：二次頂出 Z1692-1
