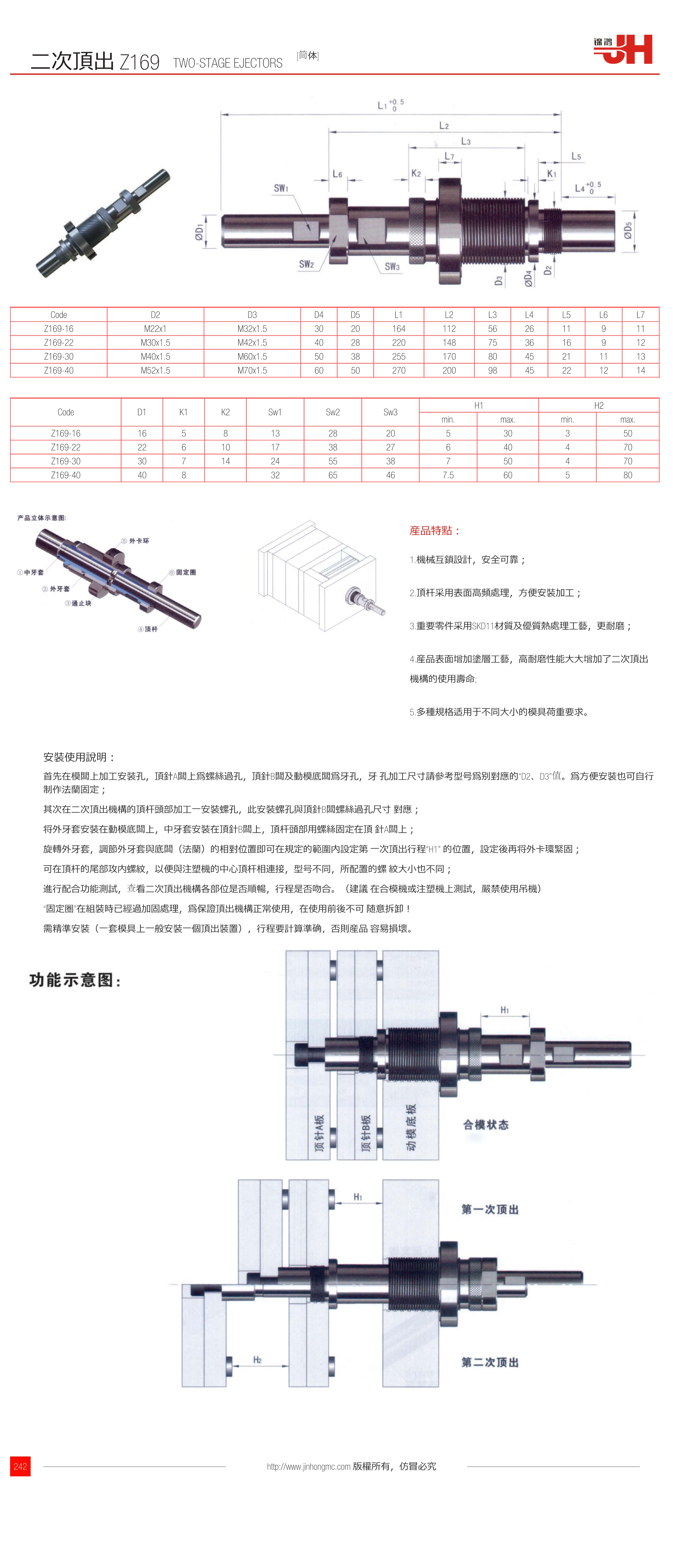

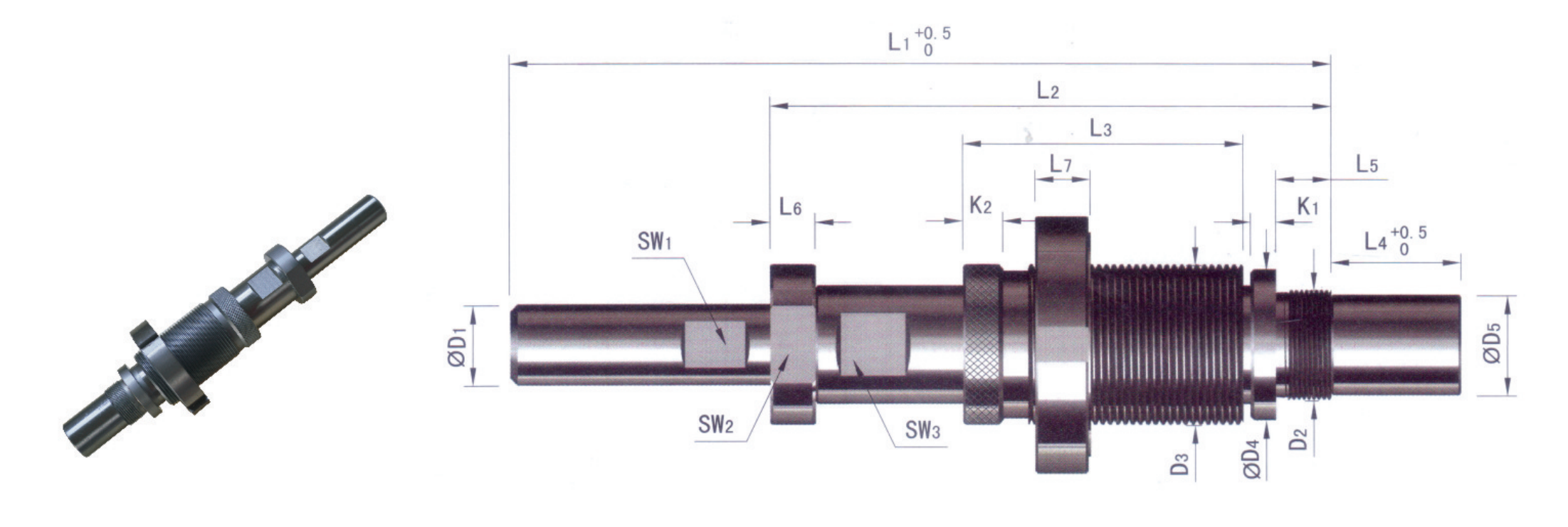

Code | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
Z169-16 | M22x1 | M32x1.5 | 30 | 20 | 164 | 112 | 56 | 26 | 11 | 9 | 11 |
Z169-22 | M30x1.5 | M42x1.5 | 40 | 28 | 220 | 148 | 75 | 36 | 16 | 9 | 12 |
Z169-30 | M40x1.5 | M60x1.5 | 50 | 38 | 255 | 170 | 80 | 45 | 21 | 11 | 13 |
Z169-40 | M52x1.5 | M70x1.5 | 60 | 50 | 270 | 200 | 98 | 45 | 22 | 12 | 14 |
Code | D1 | K1 | K2 | Sw1 | Sw2 | Sw3 | H1 | H2 | ||
min. | max. | min. | max. | |||||||
Z169-16 | 16 | 5 | 8 | 13 | 28 | 20 | 5 | 30 | 3 | 50 |
Z169-22 | 22 | 6 | 10 | 17 | 38 | 27 | 6 | 40 | 4 | 70 |
Z169-30 | 30 | 7 | 14 | 24 | 55 | 38 | 7 | 50 | 4 | 70 |
Z169-40 | 40 | 8 | 32 | 65 | 46 | 7.5 | 60 | 5 | 80 |

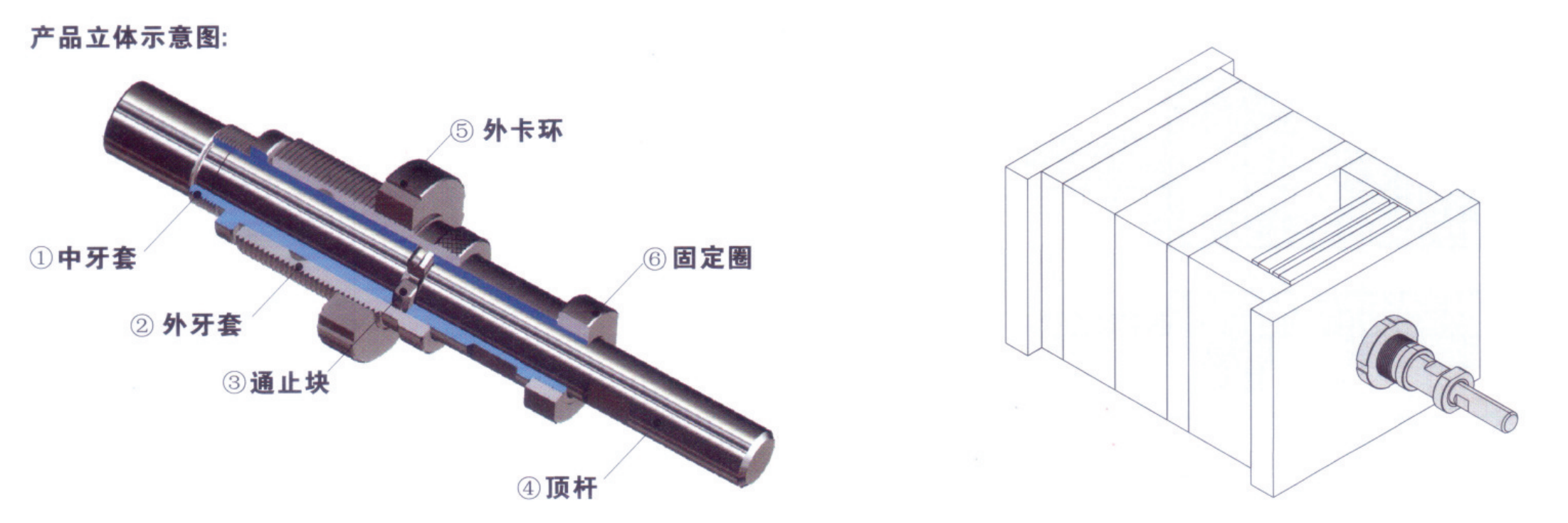

1.機械互鎖設計,安全可靠;
2.頂桿采用表面高頻處理,方便安裝加工;
3.重要零件采用SKD11材質及優質熱處理工藝,更耐磨;
4.產品表面增加涂層工藝,高耐磨性能大大增加了二次頂出機構的使用壽命;
5.多種規格適用于不同大小的模具荷重要求。
首先在模板上加工安裝孔,頂針A板上為螺絲過孔,頂針B板及動模底板為牙孔,牙 孔加工尺寸請參考型號為別對應的“D2、D3”值。為方便安裝也可自行制作法蘭固定;
其次在二次頂出機構的頂桿頭部加工一安裝螺孔,此安裝螺孔與頂針B板螺絲過孔尺寸 對應;
將外牙套安裝在動模底板上,中牙套安裝在頂針B板上,頂桿頭部用螺絲固定在頂 針A板上;

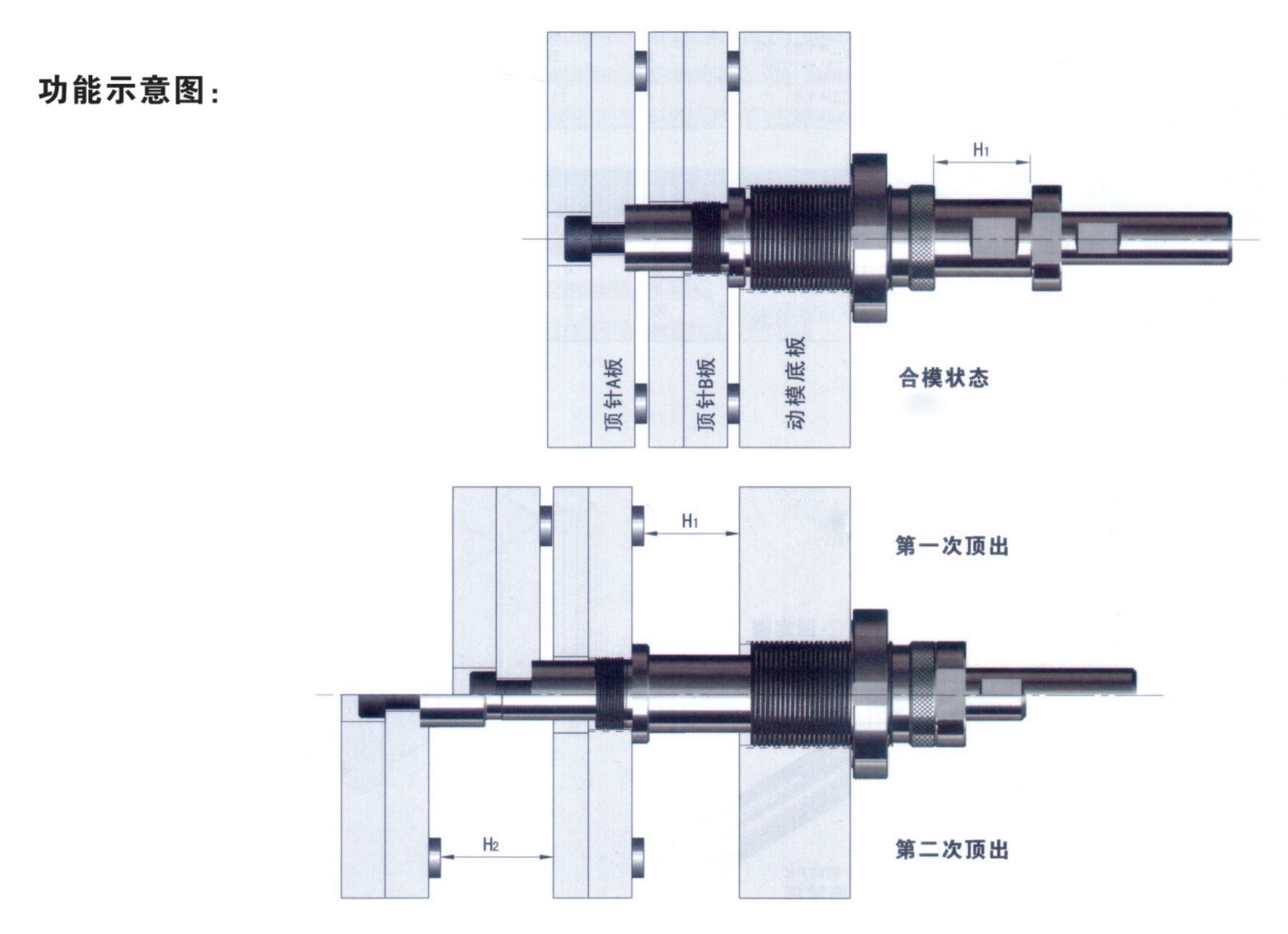

旋轉外牙套,調節外牙套與底板(法蘭)的相對位置即可在規定的范圍內設定第 一次頂出行程“H1” 的位置,設定后再將外卡環緊固;
可在頂桿的尾部攻內螺紋,以便與注塑機的中心頂桿相連接,型號不同,所配置的螺 紋大小也不同;
進行配合功能測試,查看二次頂出機構各部位是否順暢,行程是否吻合。(建議 在合模機或注塑機上測試,嚴禁使用吊機)
“固定圈”在組裝時已經過加固處理,為保證頂出機構正常使用,在使用前后不可 隨意拆卸!
需精準安裝(一套模具上一般安裝一個頂出裝置),行程要計算準確,否則產品 容易損壞。
訂購:二次頂出 Z169
