安裝使用說明：

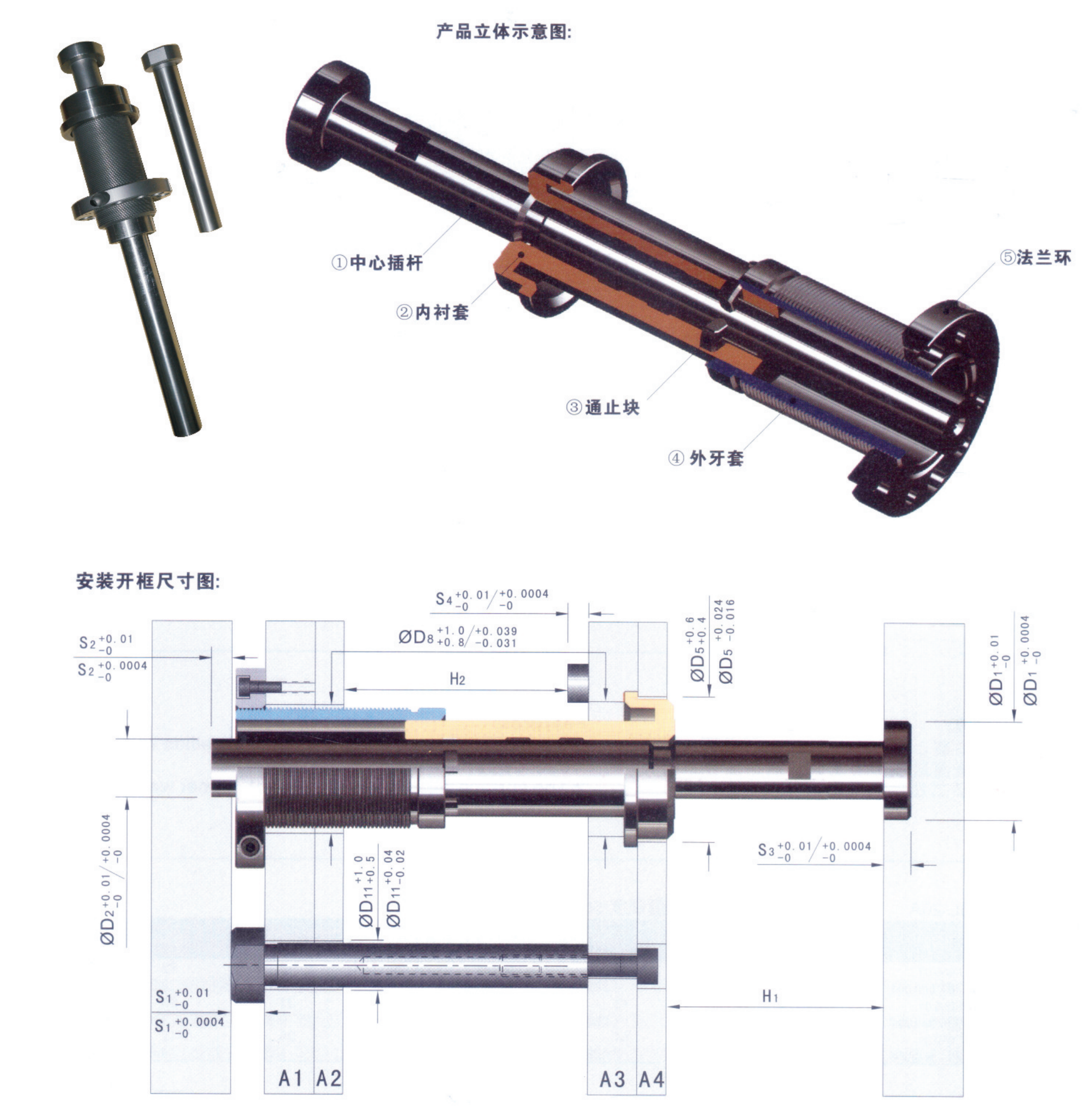

• 參考安裝開框尺寸圖加工安裝孔，注意所有安裝孔必須同心并且垂直于分型面；

• 將內襯套安裝在頂針A板上，使用杯頭螺絲將外牙套固定在頂針B板上；

• 將中心插桿安裝到支承板與動模底板之間，安裝前需配上內襯套與外牙套；

• 注意安裝前需計算精準，安裝完成后頂出行不可調節，可在安裝前從中心插桿小徑 端截取長度來控制行程；

• 可動部分必須保持清潔，定時使用潤滑劑以保持其順滑；

• 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合；（建議在 合模機或注塑機上測試，嚴禁使用吊機）

• 在模板上要成套對稱安裝，并且保證幾套頂出機構的行程完全一致，否則，會導致 單套復位機構受力，因受力不平衡導致組件斷裂；

• 此機構為精密配件，請勿與其他自行加工零件配合使用，由此帶來的異常將由貴司 自行負責。
