| D | W | L | H | C1 | C2 | D1 | d | h | h1 | N | S | a | G | K |
| 12 | 56 | 55 | 35 | 5 | - | 11 | 5.5 | 16 | 10 | 30 | 20 | 35 | 17.5 | 6 |
| 16 | 60 | 65 | 36 | 6 | 15 | 9 | 18 | 11 | 33 | 40 | 18 | |||
| 20 | 68 | 70 | 43 | 5 | 18 | 11 | 22 | 13 | 38 | 24 | 21.5 | 8 | ||
| 25 | 75 | 80 | 45 | 22 | 26 | 15 | 45 | 26 | 45 | 22.5 | ||||
| 30 | 81 | 95 | 54 | 27.5 | 30 | 17 | 51 | 30 | 55 | 27 |
| Code | D | L1 | L2 | W1 | B1 | B3 | BH | MB | A° | 擋塊安裝位置 | MP | |
| A | B | |||||||||||
| SCZN | 12 | 42 | 21 | 45 | 6.6 | 15 | 28.5 | M8 | M5 | |||
| 16 | 46 | 25 | 48 | 29.5 | 0123 | M8 | ||||||
| 20 | 50 | 55 | 8.6 | 20 | 34.5 | M10 | 4567 | M10 | ||||
| 25 | 60 | 35 | 62 | 36.5 | 8910 | |||||||
| 30 | 75 | 50 | 68 | 45.5 | ||||||||

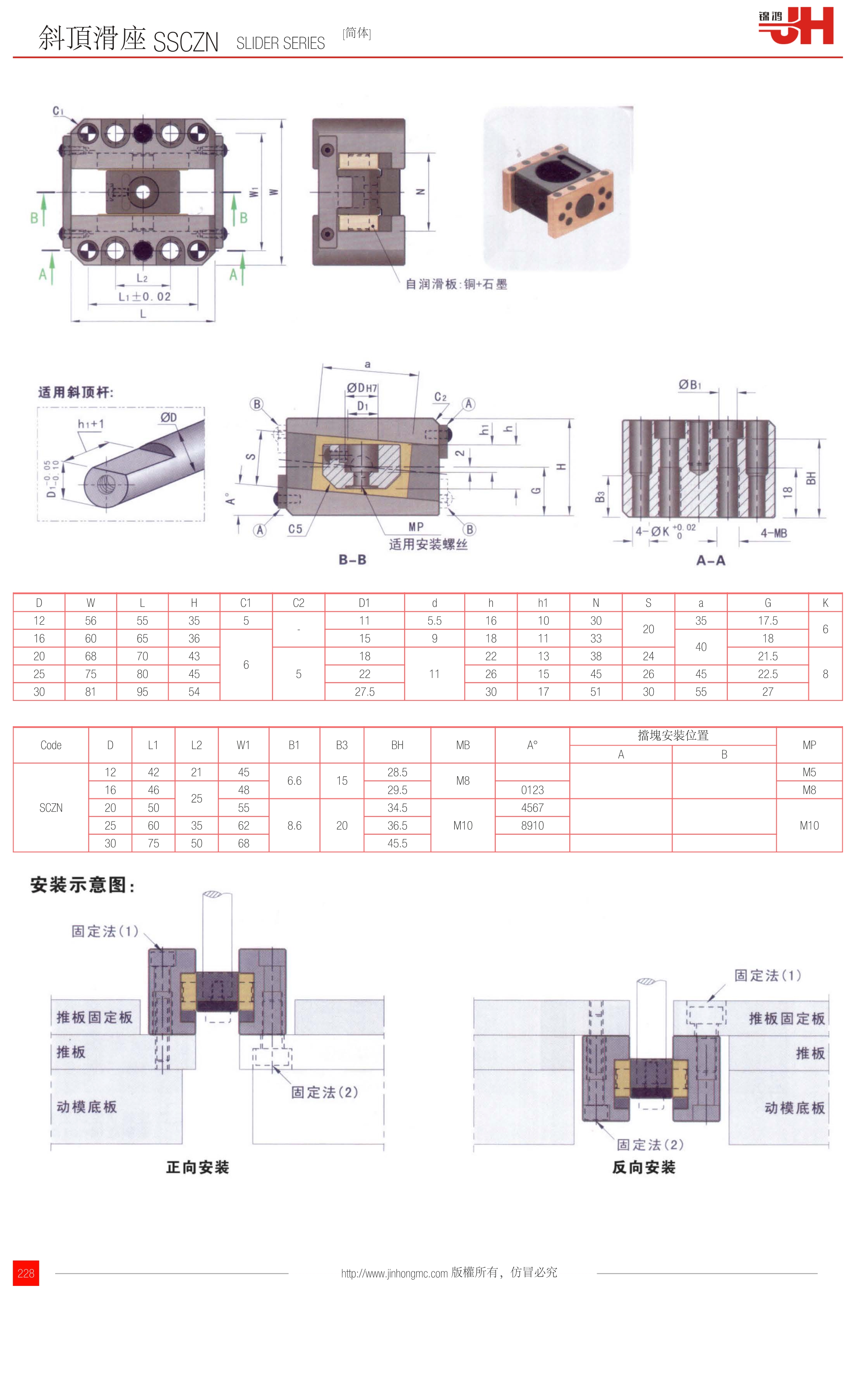

訂購：斜頂滑座SSCZN
