| Code | D +0.005 -0 | L ±0.001 | S ±0.002 | T | E | 荷重 | 蓋板 | G ±0.001 | C ±0.001 | H | J |
| SRT-30 | 0.75 | 0.5 | 0.15 | #8-32 | 0.19 | 30 | SSRTC-30 | 0.25 | 0.25 | #6-32 | 0.25 |
| SRT-80 | 0.875 | 0.75 | 0.15 | #8-32 | 0.245 | 80 | SSRTC-80 | 0.25 | 0.3 | #6-32 | 0.25 |
| Code | D +0.005 -0 | L ±0.001 | S ±0.002 | T | E | 荷重 | 蓋板 | G ±0.001 | C ±0.001 | H | J |
| SRTM-13 | 19.1 | 12.7 | 3.8 | M4 | 4.8 | 13.5 | SSRTC-13 | 6.35 | 6.35 | M3 | 6.35 |
| SRTM-36 | 22.3 | 19.05 | 3.8 | M4 | 6.2 | 36 | SSRTC-36 | 7.6 | M3 | 6.35 |
| Code | V-Groove | Ball Cut | Code | V-Groove | Ball Cut | ||
| K | R | M | K | R | M | ||
| SRT-30 | 0.078 | 0.125 | 0.03 | SRT-30 | 2mm | 3mm | 0.75mm |
| SRT-80 | SRT-80 | ||||||
1.相比其它定位珠，不易損傷行位機構的滑塊；
2.定位部分為滾珠結構，相比滑動結構，摩擦力減少；滑塊滑動更順暢；

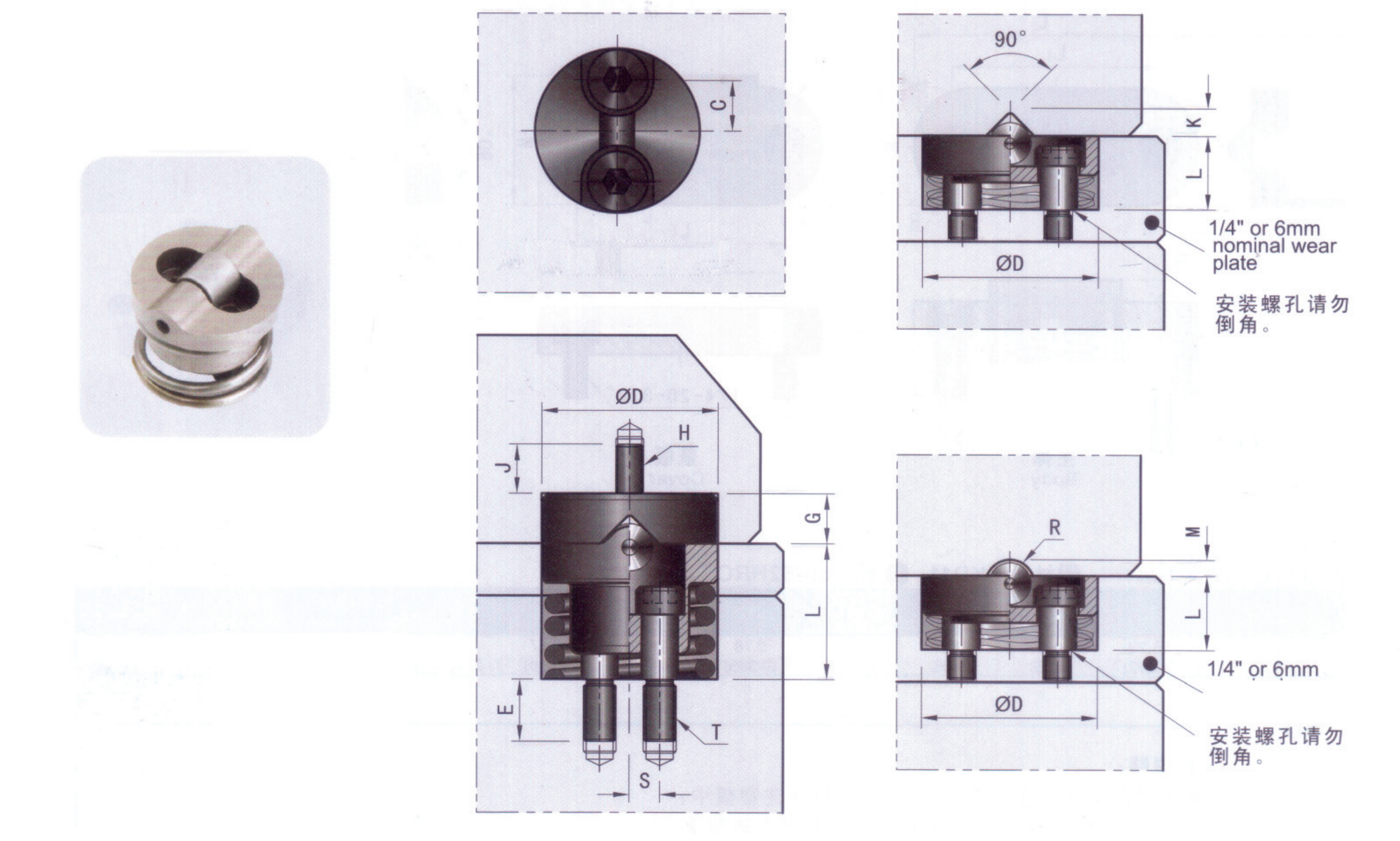

3.定位珠安裝螺孔請勿倒角，如有倒角安裝螺絲將有可能會陷入安裝螺孔內（如圖）
訂購：定位珠 SRT
