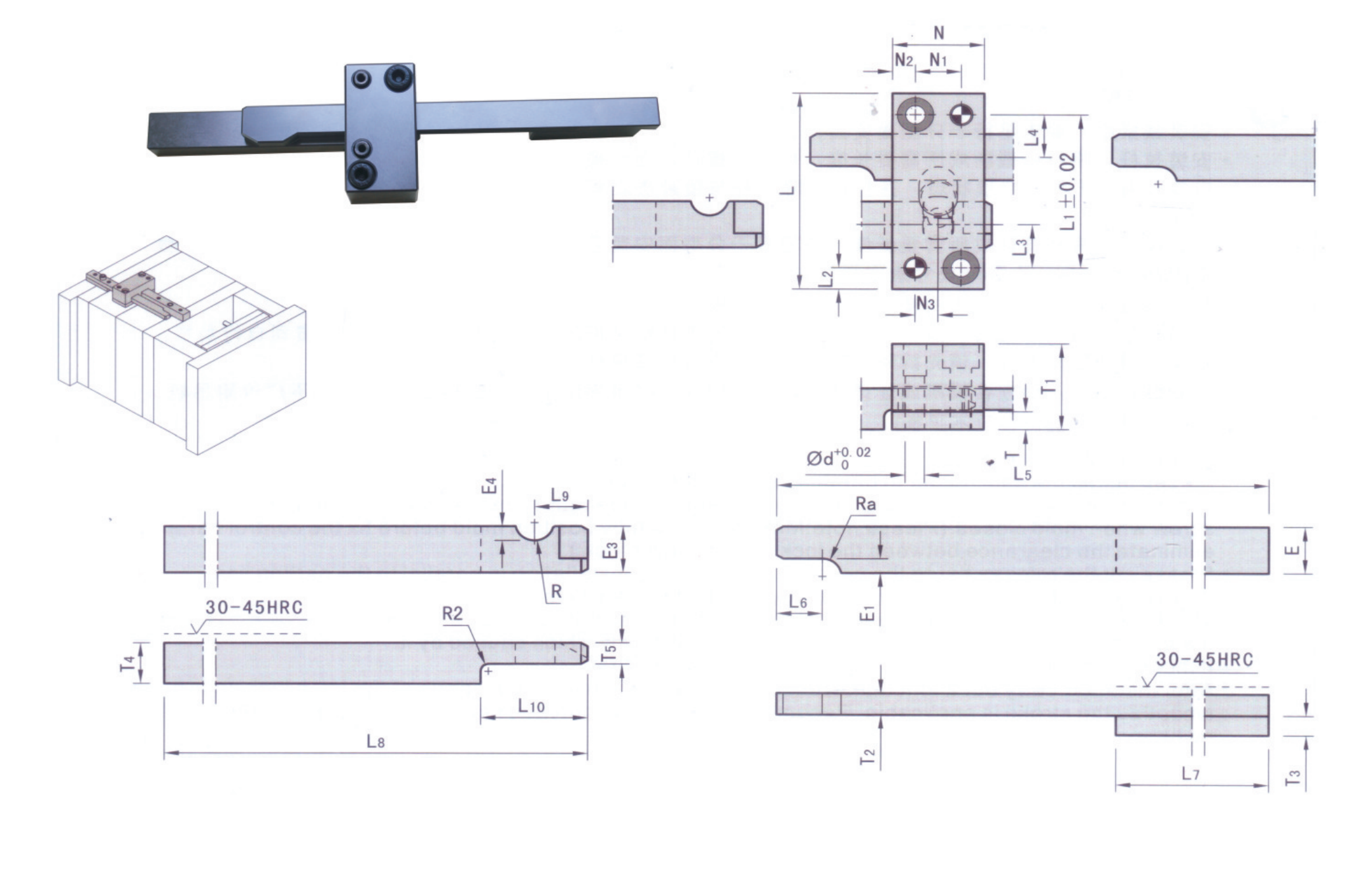

| Code | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | N | N1 | N2 | N3 |
| PLSZ | 55 | 43 | 6 | 12 | 12 | 150 | 12 | 40 | 100 | 14 | 28 | 24 | 12 | 6 | 6 |
| PLMZ | 67 | 53 | 7 | 15 | 14 | 200 | 16 | 50 | 150 | 18 | 36 | 32 | 16 | 8 | 8 |
| Code | d | E | E1 | E3 | E4 | R | Ra | T | T1 | T2 | T3 | T4 | T5 |
| PLSZ | 5 | 13 | 4 | 13 | 4 | 5 | 5 | 5 | 24 | 6 | 5.5 | 11.5 | 6 |
| PLMZ | 6 | 16 | 5 | 18 | 5 | 6 | 6 | 6 | 32.5 | 10 | 6.5 | 16.5 | 10 |
1.機械互鎖設計，安全可靠；
2.插桿，拉桿尾部采用高頻退火處理，方便二次加工安裝孔；

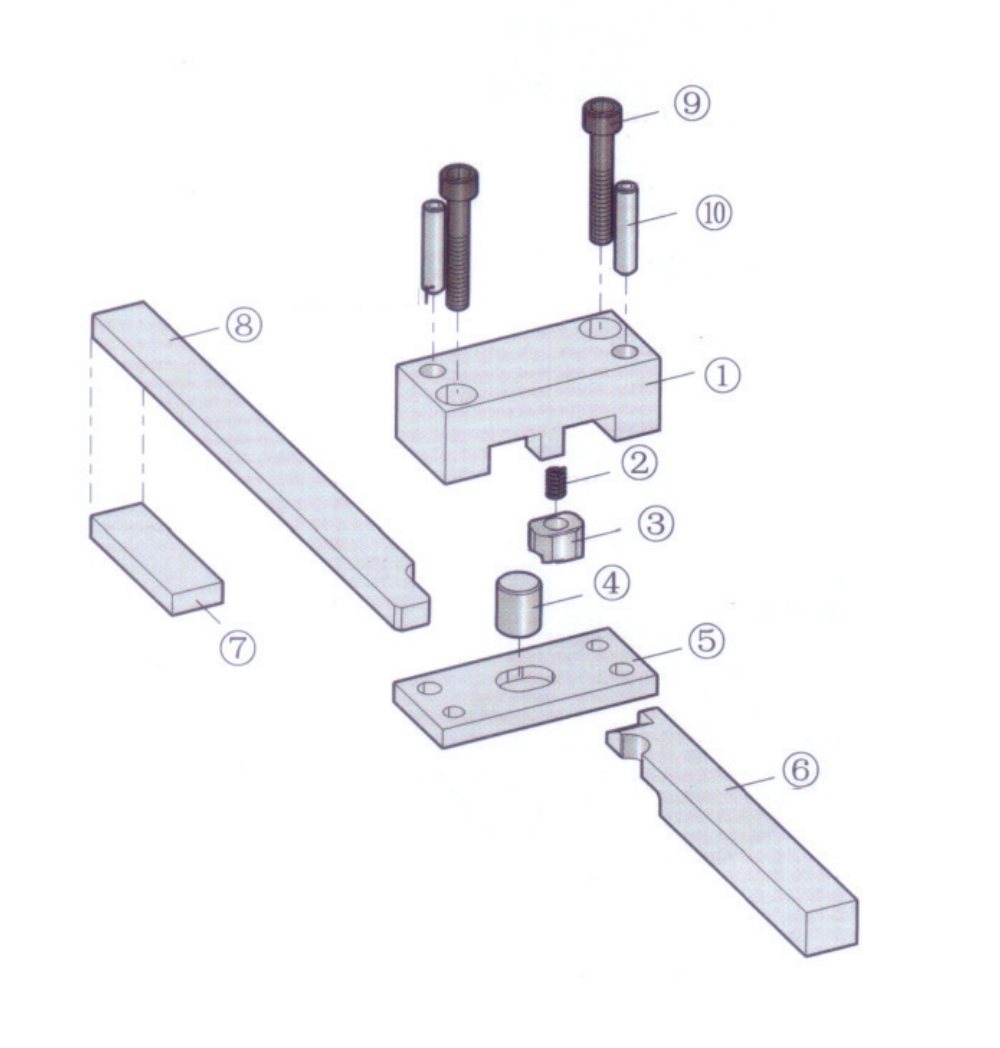

| Pos | 品名 | 材質 | 硬度 | 規格 | 數量 | |
| PLSZ | PLMZ | |||||
| 1 | 鎖緊座 | SKD61 | 50-55HRC | - | - | |
| 2 | 彈簧 | - | - | |||
| 3 | 鎖緊塊 | - | ||||
| 4 | 鎖緊銷 | SKD11 | 58-62HRC | |||
| 5 | 鎖緊座底板 | S45C | - | |||
| 6 | 鉤形鎖銷 | SKS3 | 58-62HRC | |||
| 7 | 插銷墊塊 | - | - | |||
| 8 | 插銷 | SKS3 | 58-62HRC | |||
| 9 | 螺絲 | - | - | M5x30 Φ5x25 | M6x35 Φ6x35 | 2 |
| 10 | 銷釘 | - | ||||
安裝鎖緊座，要求平行于分型面安裝；
安裝鉤形鎖銷，首先截制成需要長度，并加工螺孔，在合模狀態下，拉緊鉤形鎖銷 消除與鎖緊座之間的間隙并鎖緊螺絲，請以實物為準配做銷孔；
安裝插桿，將插桿與墊塊截成所需要長度，以實物為準配做螺孔及銷釘并垂直于分 型面安裝，（注意：保證安裝幾套鎖?？坶_模行程一致，避免受力不平衡而損壞鎖 ?？郏?；
每套模具至少使用兩套或兩套以上并對稱安裝。
訂購：鎖?？?PLSZ PLMZ
