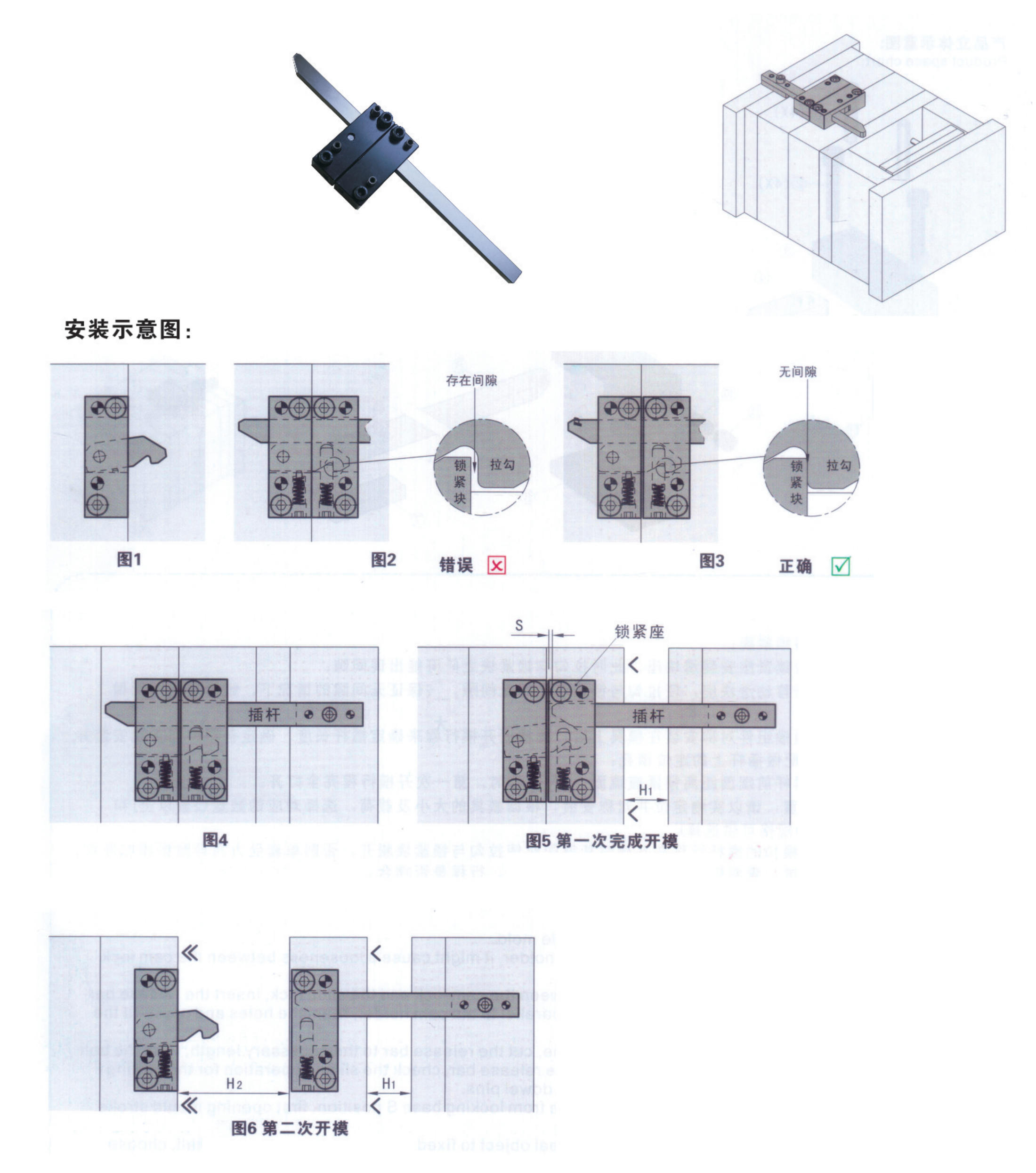

如圖1所示,安裝鎖緊座
如圖2所示,配合鎖緊座安裝滑塊座,此時拉勾與鎖緊塊之間可能出現間隙;
如圖3所示,平行移動滑塊座,使拉勾與鎖緊塊之間無間隙,在保證無間隙的情況下,鎖緊螺絲并配做銷釘孔;
如圖4所示,將鎖模組件對稱安裝在模具上后,再根據開模行程來確定插桿長度,確定各組件已正確安裝并且運行正常后再配做插桿上的定位銷孔;
如圖5所示,當插桿前端面距離縮緊座端面“S”位置時,第一次開模行程完全打開;
鎖??蹫榫苎b置,請以實物定位并對稱安裝,根據模具的大小及載荷,選擇對應的數量(2套以上)和規格;(備有三種規格可供選擇)
確保所有安裝鎖模扣的插桿行程在開模時能夠同時使拉勾與鎖緊塊脫開,否則單套受力將導致鎖??蹟嗔眩?/p>
進行配合功能測試,查看鎖??蹤C(jī)構各部位是否順暢,行程是否吻合;鎖模組件需要維修改動,請先拆除鎖模裝置后再進行后續操作。
Code | S |
PLS | 約2mm |
PLM | 約11mm |
PLL | 約15mm |
* “S”尺寸僅供參考,請以實物為準來確定開模位置。
訂購:鎖???PLS PLM PLL-2
